7MHzフルサイズワイヤーダイポール覚書

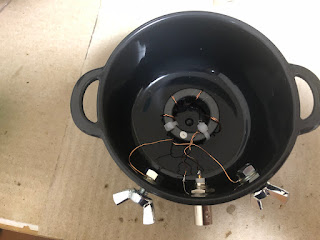

7MHzフルサイズの給電部覚書

• 0.55mmエナメル線
• トロイダルコア：FT114-43　バイファイラ5回
• M5ボルト、ナット、蝶ナット
• BNC

50Ω終端としたときのnanoVNAによるSWR

エレメントワイヤ

片側で4.7×4.7+50㎝程度になるように折り曲げ調整

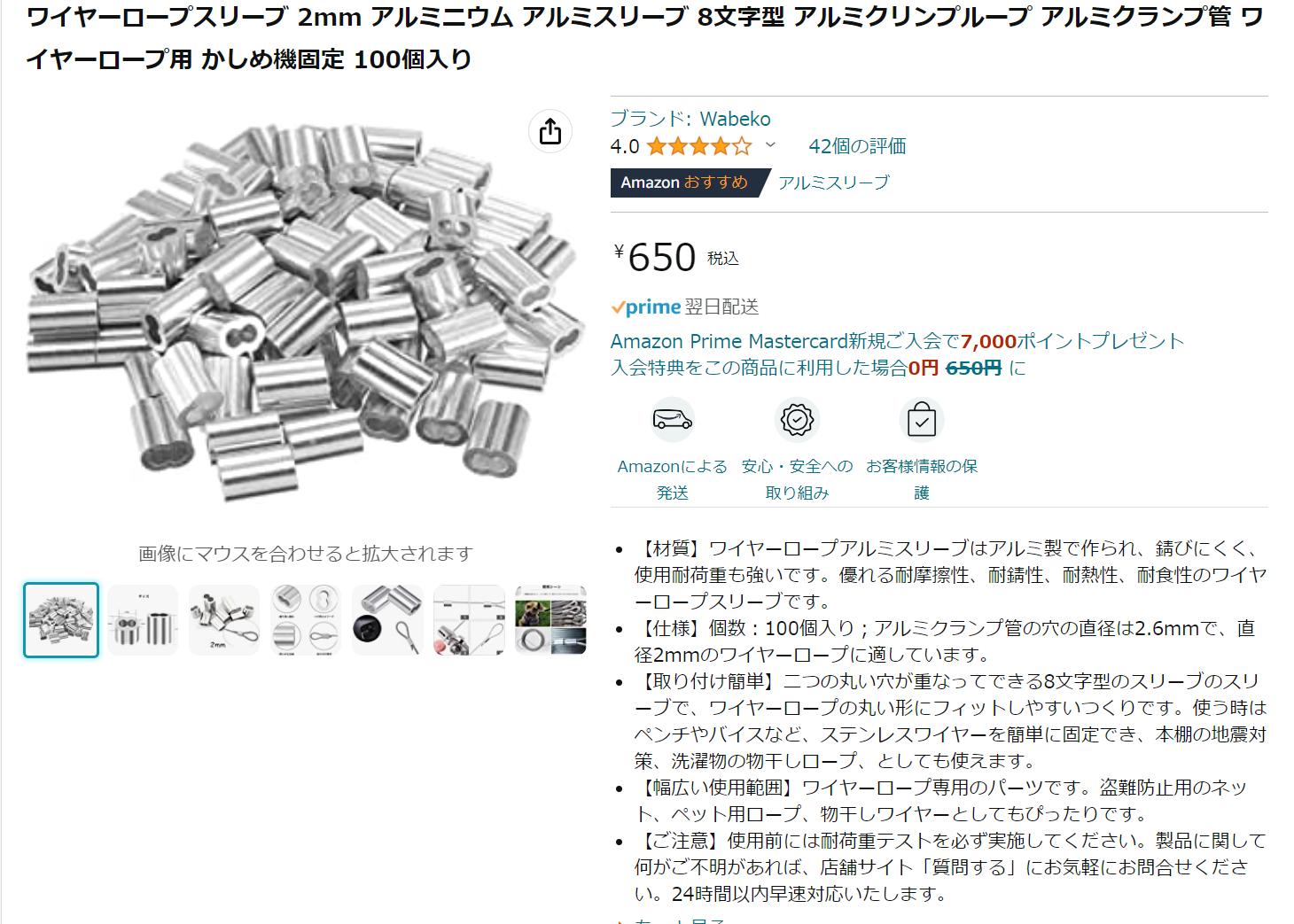

これを使って接合

100均のディスクスタンドランプにUSB給電を追加

ディスクでメモをとるときに、机が暗いと文字がみえません。

なので、100均のディスクスタンドランプを使っているのですが、電池での駆動なのでこれをUSBからの電力でも賄えるようにしました。

給電部はMicroUSBのメス端子を使っています。

実は、これ単4電池3本で駆動しているので、電圧は4.5Vなんですよ。

最初0.5Vの違いのみなので、直接5.0VのUSB端子から給電したんですが、ブチッという音とともにLEDが焼き切れてしまいました。（どうやら電流制限用の抵抗が省略されているようです）

なので、整流用のダイオードをかまして0.7Vほど電圧降下させます。

黒いのが1N4001のシリコンダイオード

ガラスのほうは順電圧が低いショットキーバリアダイオード

このスタンドには電池も入ったままになっています。（電池部分の重みでスタンドが安定するため）なので、逆流防止用に電池との間にもショットキーバリアダイオードを追加しました。

Pioneer S-55T（Twin）

スピーカーをゲット

Pioneer　S-55T（Twin）

入手日：2023年5月6日

諸元

6Ω

91db/W(1m)

45-40,000Hz

能率が90dbを超えているところに惹かれました。

最近のスピーカーは小型でも低音を出そうと無理をして！？能率を犠牲にして周波数特性を稼いでいるような感じがします。

これは、箱が大きいので無理せず45Hzまで伸びている感じですかね。

このスピーカ、1987年のものだから、かれこれ35年以上前のものですねぇ

ぱっと見では劣化は感じられませんでした。

ネットを検索して情報を探してみました。

どうも低音が弱い等あるようですが、なかなかどうして

うちのリファレンスになりました。

気に入りました。
