移動運用アンテナ・VCHとDP覚書

VCH

こちらを参考に・・・・　vch.pdf (print-man.jp)

コイルの部分

• 1mm　アルミ線
• ICクリップ
• エレメント上部1.4mと下部3.4mの電線
• カウンターポイズ：5.2m電線（今回は5m。。。5mの2線平行電灯線を割いて作ったので・・・）

これにグラスファイバー製の釣り竿(5.4m長のもの)があれば完成となる。

Bulun追加 （※VCHでは元がUNBlanceなのでこれは必要ない）

ことに後で気が付いた(-_-;) 2024/10/20現在は直付け

1:1バラン（Balun）＋RFチョークの作成 | jh4vaj

を参考にして

QRPで使用する前提でFT50-43を使う

１：１バラン　　0.6mmUEW　バイファイラ6回

ソーターバラン　0.6mmUEW　W1JT巻14回

今回上記の記事のとおりではなく、何気に１：１バランをトランスタイプにしてしまった。

トランスタイプだと簡単に飽和するため受信用として使われる。。。らしい。なので

この記事を参考に、結局オーソドックスに

baran2021.pdf (jarl.com)

の構成とした。FT50-43に並行巻きで6巻き。

DP

以前作ったもの　7MHzフルサイズワイヤーダイポール覚書

をダウンサイジングした。

• 100均で手に入れたお弁当用密閉ケース
• 1.0mmエナメル線
• 114-43トロイダルコア
• エレメント固定用ねじ、ナット、ワッシャーなど
• BNCコネクタ

バラン部分のトロイダルコアは1.0mmエナメル線をバイファイラにして5回巻き

これに、エレメントにする電線をつなげば出来上がり。

電線は

を使ってみることにした。ちなみに0.75sqは線材の断面直径が

1.024mmとなるので使用したエナメル線の直径とほぼ同じ太さになる。

大体準備ができたので、そろそろ、移動運用を試してみたいのだが・・・・

あいにく外は木枯らしで、いままでの異常な温かさはどこかへ・・・・

どうすっかな(笑)

fldigiからcqrlogへロギングする方法

cqrlogでの設定

ここの設定を有効にするだけ

実際に転送するためには

remote mode for fldigi　の項目をオンにします。

すると・・・

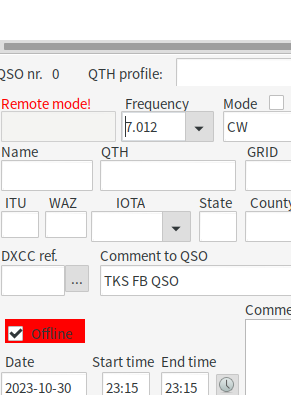

こんな感じになりました。

offlineにチェックが入りますが、これの意味はまだよくわかりません。

この状態で、fldigiで入力して、保存ボタンを押すと転送されます。

掃除用の刷毛がクリアでその下の矢印が保存ボタンです。一つQSOが終わるたびに保存して、入力項目をクリアする運用であっているのでしょうか・・・・

最初何かのキーコンビネーションで保存し自動でクリアされるのかと思い、悩みました。

fldigiとGQRXの周波数を同期する方法

本当は、GQRXとcqrlogで周波数を直接同期できればfldigiを間に入れなくてもよいのですが、どうにもうまくいかなかったのでこの方法を介して、cqrlogへのロギングを行います。

GQRX側の設定

リモートコントロールパネルで有効にします。

fldigi側の設定

Hamlibの項目で設定します。

Deviceの項目にGQRXのリモート設定の値を入れました。

initiarizeボタンを押してエラーが出なければ接続されているはずです。

※先にGQRXを立ち上げてリモートを有効にしていないとこの設定はできません。

これで、

fldigiとGQRX側で双方向に周波数が同期されます。

cqrlogでLowTWアップロードが失敗する件

cqrlogでLowTWアップロードが失敗する件

ここに情報がありました。

https://github.com/dslotter/HamPi/issues/83?utm_source=pocket_saves

Just copy from /usr/lib/arm-linux-gnueabihf to /usr/lib following files:
libssl.so*
libcrypto.so*

 これで、解決！！
