AVRマイコン ATMEGA328P-PU バックアップ作成覚書

 AVRマイコン ATMEGA328Pバックアップ

QCX-miniのマイコンをバックアップ

先日、AVRを壊してしまいQRPLabsからマイコンを購入しました。そこで念のためにバックアップを取っておくことに。。。

ATMEGA328Pはarduinoとしてよく知られている。しかしながらマイコンには変わりないので通常のPICと同様にプログラムの吸出し書き込みができるはず。そう思い調べてみた。

AVRマイコンとしてのユーティリティにAVRTUDEというものがある。それのGUI版があるので使わせてもらった。

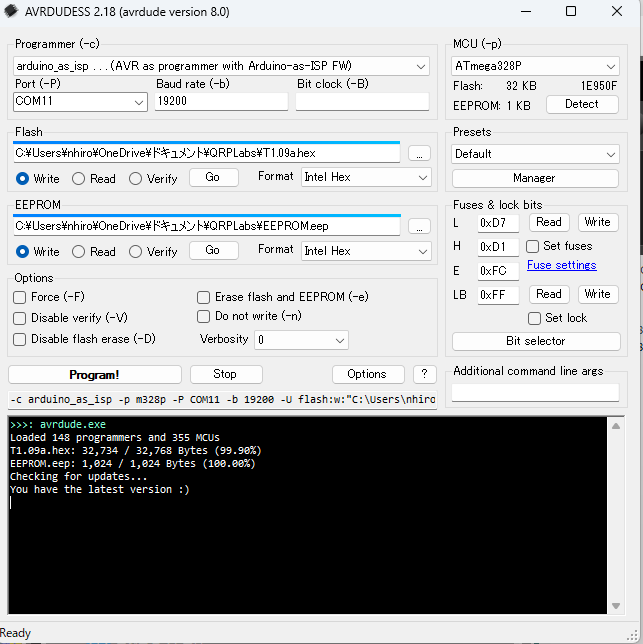

AVRDUDESS

これを使うにはATmega328pへの書き込み装置が必要

From Arduino to a Microcontroller on a Breadboard | Arduino Documentation

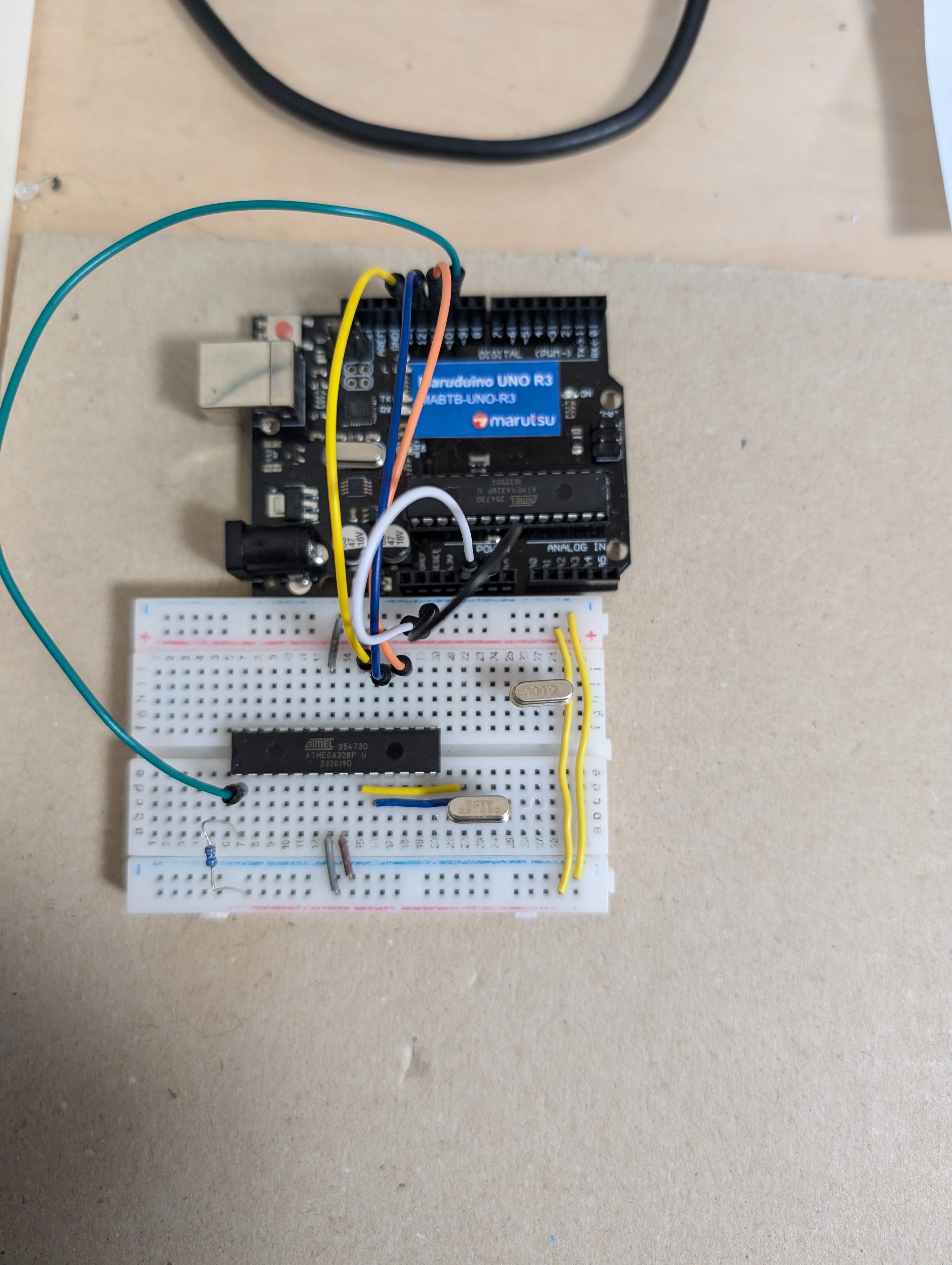

QCX-miniではクリスタルが20MHzなのでそれを接続、負荷の22pFは接続していない

通常のArduinoをISP書き込み装置にするスケッチがあるのでそれを使う


FUSE bit

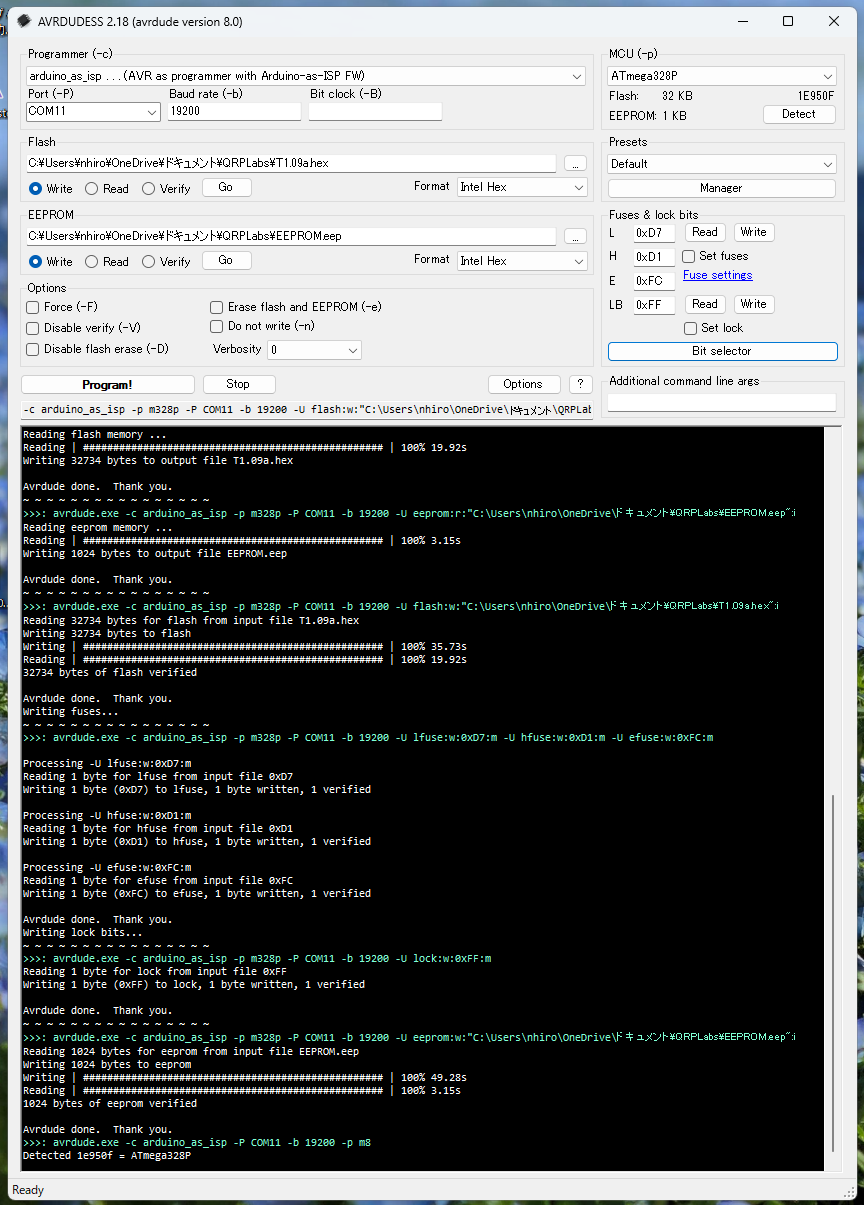

QCX-miniで使っているATmega328pをバックアップ時の設定


この設定で一応きちんとバックアップがとれているようだ。
