ESSのDACチップにつなぐIVC １

ESSのDACチップは差動出力で電流出力、電圧出力どちらにもつかえる・・・

(高抵抗で受ければ電圧出力、低抵抗で受ければ電流出力だそう)

この仕様のおかげで、お安い中華ボードでは電圧出力として差動合成・LPFを1つのオペアンプに任せる仕様としている

電圧出力

ES90xx???　→　差動合成・LPF　→　RCA出力

基板から回路図を追ってみると・・・・

これを、電流出力で使うとしたら

ES90xx???　→　電流電圧変換(IVC)　→　差動構成・LPF　→　RCA出力

となるはずなのですが・・・・

オペアンプを電流入力で使っているものはなかなか見当たらない。。ということはあまり美味しくない方法なのかもしれないのですが、ちょっと勉強も兼ねて実験してみようと思う。

そこで、ネットでIVCの回路を調べていたら。

PCM17xxシリーズのIVCがメジャーどころなようだ

引用：PCM1794データシートより
LPF：-3dB：1段目：96.46kHz,2段目：270kHz,0.48倍

LPF計算：https://xn--p8jqu4215bemxd.com/archives/1729#LPF

こちらにはES9038q2mを電流出力として使っている回路

http://0918.jp/wp/post-1437/

回路図一部抜粋掲載

LPF：-3dB：1段目：71.89kHz,2段目：62.45kHz,0.91倍
LPF計算：http://sim.okawa-denshi.jp/OPtazyuLowkeisan.htm

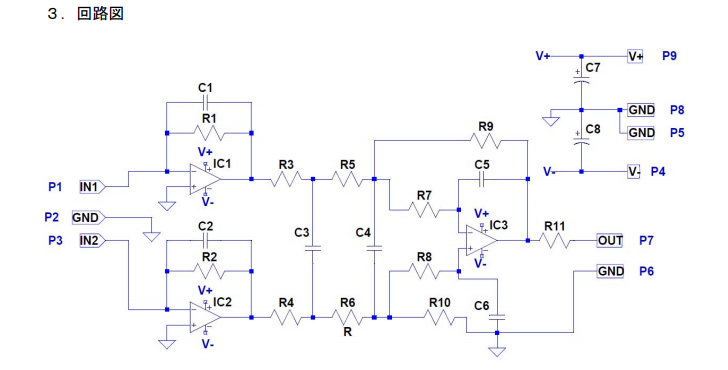

そしてこちらがお気楽さんの公開しているIVC回路

主にBBのPCM17xxシリーズ用だと思う。

IV変換：R1,C1=680ohm,2200pF

合成：R9,C5=620ohm,2200pF:R7=620ohm

R3,R5,C3,C4=360,360ohm,6800,6800pF

LPFとしての特性は・・・・・

ES9018k2mの電流出力仕様

http://blog.livedoor.jp/yamazaki_plan/archives/1607150.html

をみると

オフセットが2mA，電流出力が1.3mArmsということらしいので

出力を2Vrmsとするならば受けるIV抵抗値は・・・・

片側：1Vrms÷1.3mA≒770Ω程度ずつということになる。

そこで、簡単に以下の定数として試してみることにした。

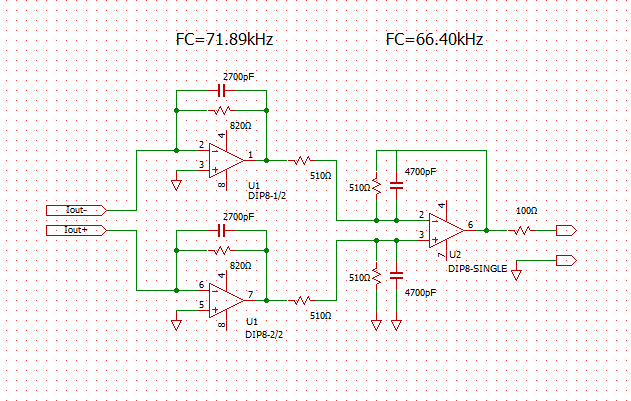

回路図

770Ωの抵抗はないので近いところで820Ωとする。。出力は大体2.1Vrms程度になる予定。

ブレッドボードに片チャンネルだけ組んでみることにしよう。

つづく・・・・・
