ESSのDACチップにつなぐIVC ４

このIV変換を入れた差動合成回路。。。

先の記事のグラフではなんだか期待が持てそうな感じでした。

それで、ユニバーサル基板に組んでみるかどうか迷っていましたが・・・・・

どうやらPasSで作図していたところをみると、実はやる気満々のようです。（笑）

ということでサクッと作ってしまうことにします。

どんな音を聴かせてくれるのでしょう？？楽しみです。

秋月Ｃ基板

今回の回路規模だとＣ基板で入ると思うので、これに組んでいきます。

グランドとチップコンデンサ

グランドはちょっと太めの銅線を使ってみます。

パスコン0.1μF，LPFのコンデンサはチップコンデンサを使いました。

写真は2012サイズ0.1μF(B特性)1608サイズの2700pF(C0G)小さい（笑）

実装

右側にだいぶ広い空き地ができました。。。切断して小さくしても良いのですが・・・

PaSs配線イメージ

PaaSで配線を考えていたので、実際に組むのはそんなに時間かかりません。

オペアンプの電源配線がありませんが、それは・・・・

電源部分

こんな感じになりました。電源部分は仮配線ということで最初はUAEでつなごうかと思っていたのです。でも、今回はコンデンサの足の根元からそれぞれに26AWGの被覆線でつないでみました。

ES9018k2m基板からの接続

あ、これ、接続の極性間違ってるんです。。。IVが反転・差動合成も反転なので入力は非反転で出力されます。なのでDACの出力極性どおりに出力されます。

この接続だと反転されて出てきます。。。。

まぁ聴いてわかるもんじゃないですけれど・・・・

IVC回路消費電流

＋側

－側

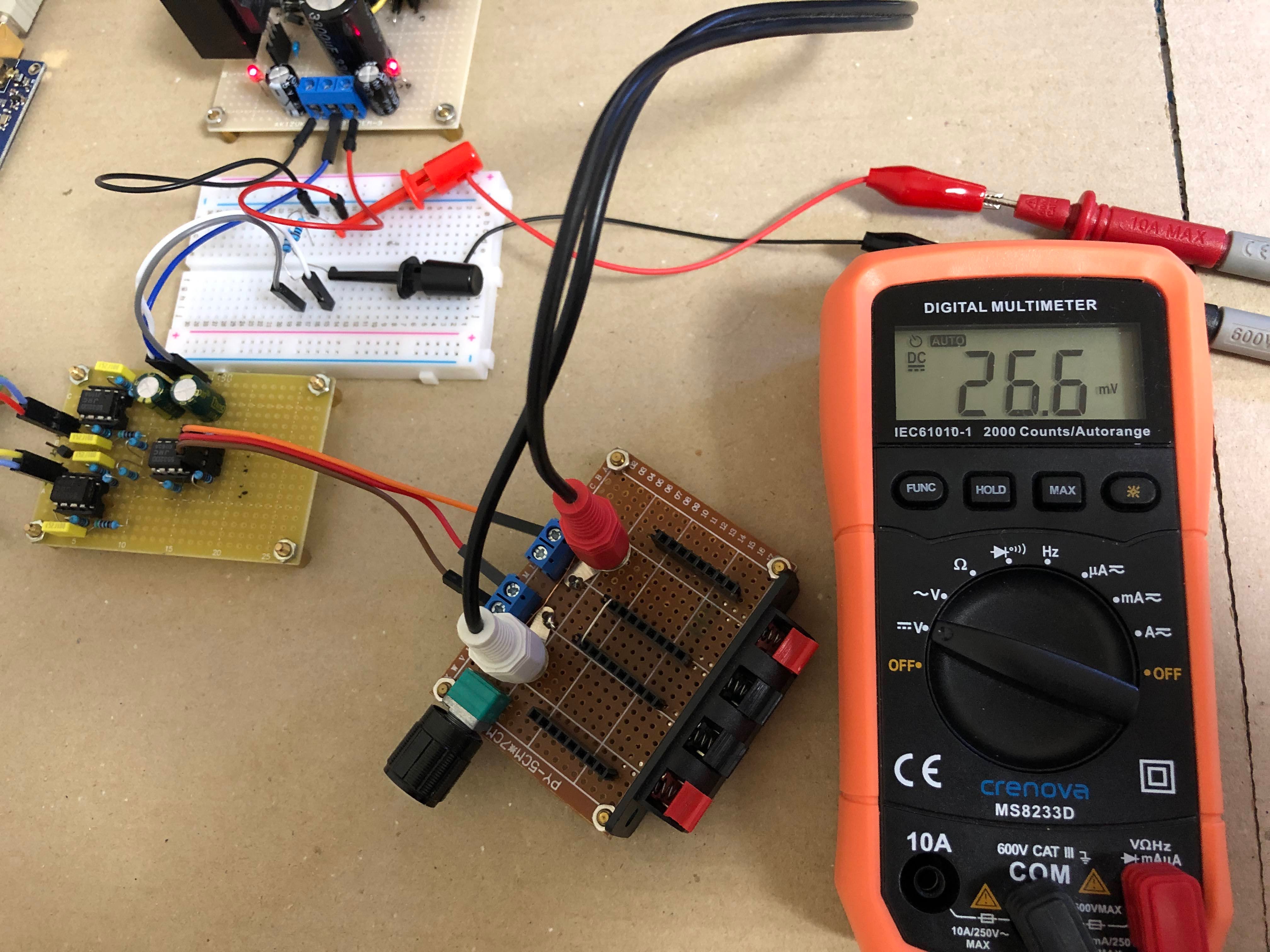

消費電流は±12V供給で、＋側が26.6mA、－側がちょっと多い36.6mAでした。

オペアンプ３つなのでまぁこんなものでしょう。

実際に組むときのトランス容量は0.1Ax2巻き線あれば間に合いそう？！

HTW-1201とか。
