ESSのDACチップにつなぐIVC ２

IVCを考える

オペアンプを使った簡単な回路でESSのES9018k2mあたりを電流出力でうけてIV変換をおこなってみようという試みです。前回載せた定数をもとにブレッドボードで組んで試してみようと思っていましたが、LPFをアクティブ1次フィルタと簡略化したために前回の定数だと可聴域の20kHzでもｰ0.8dB程度の減衰があることに気が付きました。

定数を変更

ES9018k2mの0dBFS出力電流1.3mArmsをIV抵抗820Ωで受けるので電圧は2.1Vrmsとなります。これを後段の差動合成で0.92倍して2Vrmsに近づけます。これにより仕上がりは-3dB 82kHz 出力1.93Vrmsとなる予定ですが、うまくいくでしょうか。
これで試してみることにします。

ES9018k2mからの出力の極性は、(2021/7/19訂正)

※データシートより・・・画像はアナログ出力が右に来るように回転

ーLout

＋Lout

ーRout

＋Rout

となっているようだ。。。

なので、そこからリード線を引き出す・・・

※極性注意(;'∀')

そして

IVCの部分をブレッドボードで組み立てて、接続を試みる。

HPFの2700pFのリード部品がなかったので、とりあえずの3300pFとした。

電源はMCWシリーズの±15Vバーションのもの

https://akizukidenshi.com/download/MCW03.pdf

測定構成

WaveGenerator　→　AmaneroCombo386　→　ES9018k2m：作動出力　→　上記IVC　→　WaveSpecrum＝交流電圧計

IV変換後の電圧：アイドル状態で

オペアンプ1番ピン，7番ピンの電圧：-1.593V,-1.595でした。

ということは、ES9018k2mのオフセット電流は、-1.595/820=1.95mA

となりました。やはり約2mAといったところですね。

測定構成での歪率

横軸の最右が0dBFS（1.81V）となっています。

バラック状態での測定のため、とりあえず傾向を探るためにということでみてみました。

1kHz,100Hzでは-6dBあたりがもっとも歪が少ない結果となりました。

-6dBから上は微妙に増えています。

10kHzでは-30dB以上では歪率が増えてきてしまっています。オペアンプを変えてみましたが、傾向は変わらないようです。

もしかすると、このあたりが・・・オペアンプIVCとES9018k2mの組み合わせがあまりない所以・・・・？なのかもしれない。。わからんけど・・・

周波数特性

-3dBラインは計算通り

まあ、こんなもんでしょう・・・・

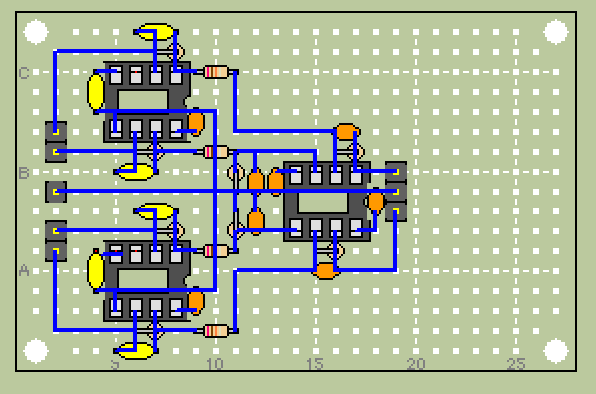

PaSsでの基盤イメージ

すべて2回路のオペアンプを使うとL,Rの2チャンネルで3個ですみます。

電源は±15Vを使用する予定、右側の空き地に定電圧回路を組むかは思案中・・・

パスコンはチップコンデンサを使う予定（C0G属性0.1μF）

うまく使って簡易IVCとして使い回しできるようにしておこうかな・・・・
