RTL-SDR 格安ワンセグチューナーで中波DX

Directサンプリングの実験をしていて、かなり感度良く受信できるようになったので覚書

使用ドングル：DS-DT305BK　千円以下で買える

1. ダイレクトサンプリング：I,branchができるようにドングルを改造
2. 1000kHz付近のかぶりの解消にLPFを使う

ダイレクトサンプリングへの改造

ワンセグチューナーなので、もちろんHF帯には対応していない。

これをHF帯でつかえるようにするのには、チューナーチップFC0013をすっとばして直接RTL2832Uへダイレクトに入力する。チューナー部のRFアンプ部も通らないので当然利得低いのは覚悟

マッチングトランスは

FB801-43に0.2mmUAEトリファイラ巻9回：
本当は10回巻きたかったのだけれども長さがちょっと足らなくて9回になってしまった。。。。

もともとついていたC39,C40は

RTL2832へのカップリングコンデンサは取り除いた・・・・
のちにDCカットコンデンサとして1つだけマッチングトランスの2次側との間に挿入（C40のランド使用）

RTL2830Uの1番ピンと2番ピンがI,branchの入力になる

C40のランドにカップリングコンデンサを立ててはんだ付け、ランドと反対側のチップコンデンサ(C40はたぶん1000ｐF)の電極にマッチングトランスの2次側を接続

この状態で、動作確認。HDSDRのF8：SDR-Device

I,branchを使用するのでI Inputとする。サンプルレートは2.4Mspsあたりが感度良いみたい

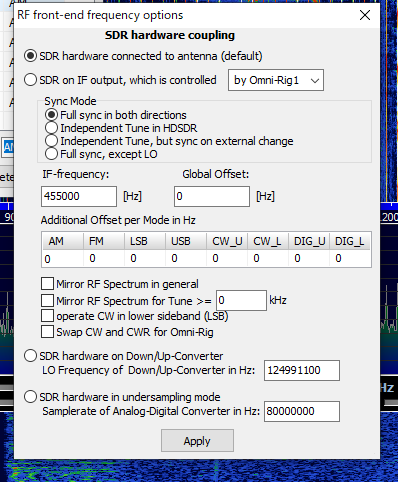

F7：OptionsのRF front-end frequency optionsは

デフォルトのSDR hardware connected to antenna に戻しておく

この状態でも受信はできるのだが、どうも感度が低い。覚悟はしていたけど、これでは実用にはならないなぁ。それに、ちょうど1Mhz付近が盛り上がっていて、1098kHzとかにかぶっていて放送波が聴けない。

もうひとつ気が付いたことは、短波帯にするとアンテナが減衰器になっている。アンテナじゃなくてアッテネッターになってる・・・・

こりゃ、もしかしていらん電波が入って信号がAGCで抑制されている？・・・・・
フィルタを入力側につけたらどうなるんだろう・・・・

ということで、試してみた。。。

MCXからの入力部分にLPFを追加

狙いの周波数帯：MW～短波10MHzぐらいまで

目安は30MHzのLPF作成

コイルは空芯コイル：0.29UAE 3mm軸プラスドライバーに9-10回巻

ES9038基板から取り外したチップセラミックコンデンサ：C=390pF

ここを狙ってはいるのだけれども・・・・

手持ちので68nHを測れる機材をもっていないので、本当にそこにあっているかどうかは不明(;´∀｀)

もとからあった入力周りのCRLは除去した。そしてそこにLCのLPFを設置

いやぁなんともチップ部品の小さいこと、、、以前苦労していた2012サイズが余裕で大きく感じる。ここについているのは1005くらい！？

効果あり！！

LPFを入れることによって、1MHzあたりのノイズフロア盛り上がりがなくなった。

これは、どうやら85.3MhzのFM放送波のイメージ混信によるものらしいのだが・・・詳しいことはこちらのページで確認

RTL-SDR ダイレクトサンプリング(direct sampling mode)、USBワンセグチューナーHF受信化改造記事の総集編

---簡単に要約すると、ドングルで使用されている周波数が28.8MHz、これの3倍トーンが86.4MHzとなる。地元のFM局が85.3MHzであれば：86.4-85.3=1.1MHzにイメージ混信ができる。ということらしい。なので、LowPassフィルターでそのFM放送波を除去しようということです。---

作ったコイルをnanoVNAで計測してみたら50MHzで78nHでした。計算上の周波数特性は下図のようになります。

FM放送帯ではｰ20db程度の減衰なのでまぁこんな簡単なLPFでも一応はいけるかなと思いました。

そして、なんといってもうれしかったのは、全体的に感度があがったことである。LPFの必要性が良く分かった実験でした。

市販のSDRの基板上にLPFやBPFなどの面積が主役の回路よりも大きな面積を占めている理由は、こんな理由だったのか・・・・・

実験した構成

Youloopもどきアンテナ→ガルバニックアイソレータ→中華RFアンプ(利得可変)→LPF(30MHz)→RTL2832U(DT-DS-305BK)→HDSDR(I Input設定)

HDSDRでのFEBC

YBS山梨放送

この時間になると中波帯は9kHzおきにびっしり電波が出ているのがわかるようになる。
