ループアンテナに直列共振回路（アンテナチューナ）をいれてみた

アンテナチューナーとしてLC直列回路を入れた

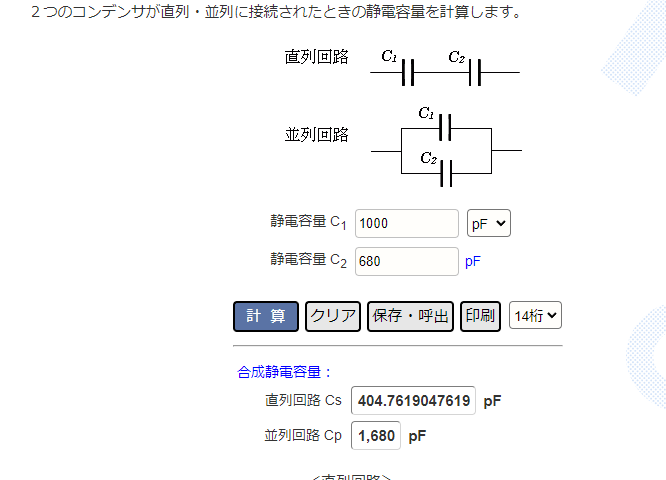

コンデンサは1000pFと680pFの直列

で約400pFといったところ

LはT44-26黄色フェライトコアに0.55UAEを20回巻なので、おそらく15μH程度、アンテナは5mのAC線を２線としてつかっているので５ｘ２で約10mとのループとなっている

nanoVNAにてSWR：約1.2 at 1190kHzとなった。

LCをいれないとSWRは４０とかになっていたので・・・・

これで、アンテナの感度があがるか・・・・・

電波を出すわけじゃなく受信用なのでどうなんだろう・・・・

100均のハンガーでつりさげられるようにして

LCはループアンテナに直列に・・・

結果・・・

LCをいれることによって信号はつよくなったが・・・・

同時にフロアノイズも上がった感じかな(-_-;)
