メガネコアBN73-302をBALUNに使う。感度は改善されるか？

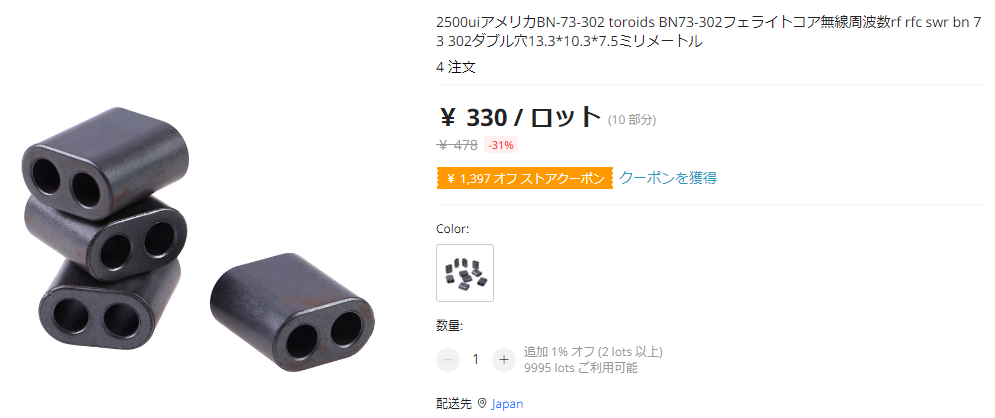

BN73-302

というメガネコアをAliexpressにて手に入れました。

これは、YouLoopアンテナ原著のバランとして記載されていたものです。

今までは持っていなかったのでFT50シリーズで代用していました。

ちなみに巻き数の数え方は、メガネコアなので、4周する間に穴を8回通ります。これで8Turnとするそうです。知りませんでした。

今回、FraUloopアンテナにバランとして使うので、バイファイラ巻にせず2本平衡に4周（上記の数え方で８Turn）させました。0.55mmのUEWを使いましたが4周でも結構キツキツ目になりました。

SWRをnanoVNAにて計測

BN73-302をBALUNにしたとき

自己共振周波数は4MHzあたり、SWRは55MHzで2.2となった。

実は、SWRはFT50-77にLAN線の中身(縒ってある)2本一組のものを8回巻にしたもののほうが成績がよい。なので、数値上はそちらの方が損失が少なく転送されるはずである。

FT50-77をBALUNにしたとき

先に試したFT50のトロイダルコアを使ったバラン、SWRが1.7ぐらいまで下がっている。

実際に中波、短波を聴いてみると、違いがわかりません。。。。

どちらも同じような感度で受信できます。しいて言えば、HFの15MHzはBN73-302のほうが感度が良く、中波帯はFT50のほうが少しだけ良いように聞こえました。

2022/8/25　付記

インピーダンスがあっていない気がするのでbalunの巻き数を変更

BN73-302メガネコア
1次：7turn
2次：3turn

→LNA→自作ダイレクトコンバージョン受信機
