RTL-SDR，ダイレクトサンプリングをケースに入れる

ダイレクトサンプリング改造DS-DT-305BK

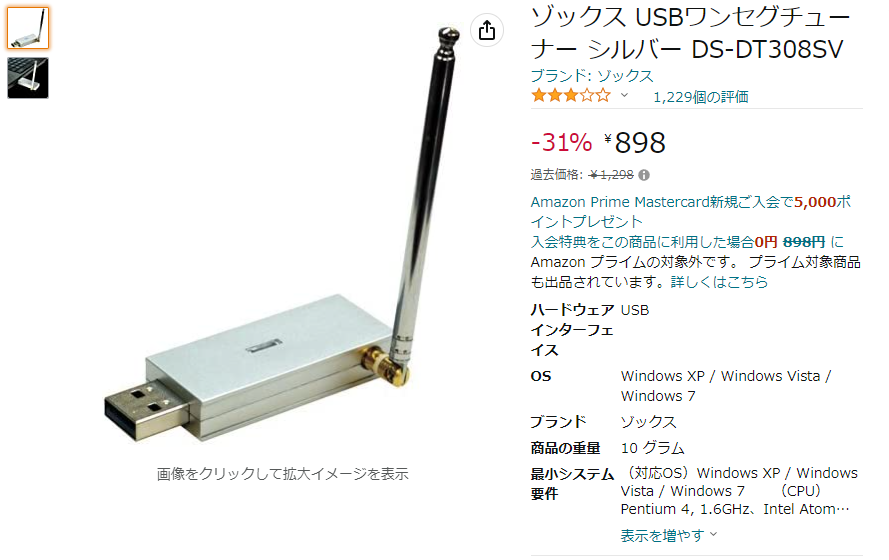

材料にしたのはこのゾックスというメーカのもの、自分が持っていたのはDS-DT-305BKでだいぶ古いものですね。これをダイレクトサンプリング方式に改造するとHF帯の受信が可能になります。

改造の詳細は：過去記事でこちらからどーぞ

タグ：ダイレクトサンプリング

こいつも、これ以上いじることはそうそうなさそうなところまできたので、

このさいだから、ケースに入れることにした。

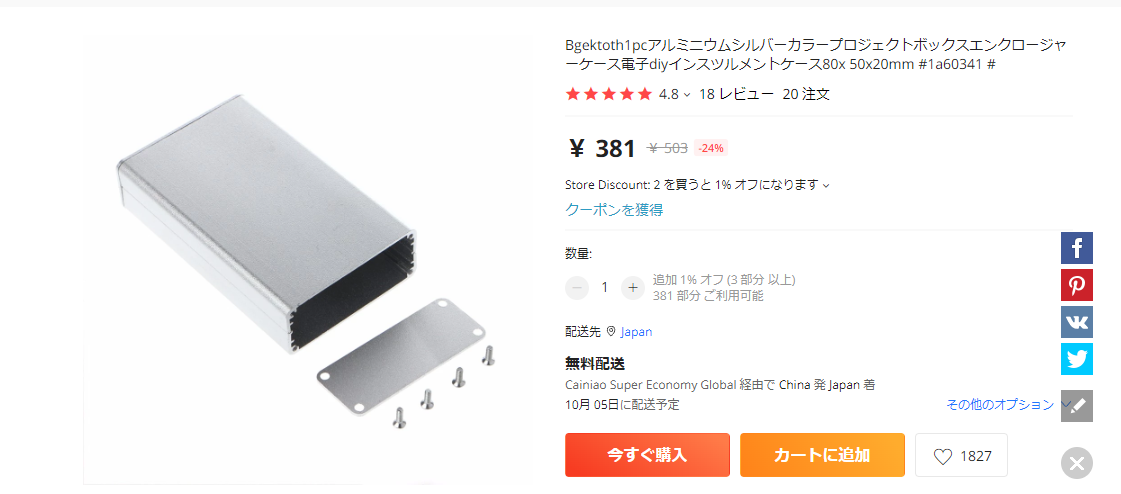

ケースは、ちょうどこの大きさのものがよさそう。

https://ja.aliexpress.com/item/32837119156.html?spm=a2g0o.order_list.0.0.21ef585ac35co3&gatewayAdapt=glo2jpn

しっかし、なんでもかんでもAliexpressだなぁ。。。

ほんと、利用頻度高いわ、AliexpressとAmazonでほとんど事足りてしまう。

アキバに出かけなくても済む、便利な世の中だわ。

で、なかにいれるのは。。。。

マッチングトランス、トリファイラ4回巻のほうのやつ。

RTL-SDRダイレクトサンプリングのマッチングトランス１

最初、USBプラグを外してしまおうと思っていたのだけれども、これが思いのほか硬くて外れず。足をニッパで切ることも考えたけれど、USBのついている裏側にもチップ部品があるので、ケースにはいるのなら、もう、外すのはやめとこうとあきらめた。

内蔵するのはDT-DS-305BKと30MHzのLPF

フィルタは本当は14.4MHzのLPFあるいは14.4MHz～28.8MHzのBPFが良く、切り替えて使えればもっと使いやすくなるとは思うのですが・・・・・

それは、あとから考えることにして、とりあえず既存の30MHzLPFを内蔵することにしました。

そして、USBコネクタは、TypeBのものを使います。スペーサを写真のようにコネクタにはんだします。結構簡単にはんだ出来ました。これでパネルに取り付けできます。

うん、これはいいアイディアです。

こんな感じに固定できます。

LPFは、SMAコネクタを外して、DT-DS-305BK基板のベタアース部分にはんだで固定しました。

ついでに、この状態で動作確認。

問題なく使えるようです。

ですが、マイクロインダクタによるお化けがでてしまいました。

最初、ここについていたインダクタ(10μH)はケースをあけるとき、ドライバでこじって壊してしまったので、手持ちの22μHのマイクロインダクタにしていました。

RTL2832U内蔵DCDCコンバータ用インダクタによるノイズ

こんな感じで1MHz付近にあるものでした。

このおばけは、インダクタをマイクロインダクタ22μHからチップインダクタ10μHに変えたところ

なくなりました。

〇部分：10μHのチップインダクタ

基板を固定

基板の固定をどうするかですが・・・・ドングル基板にはねじ穴はありません。

ケースにアースを落としたい。

ということで、パネルを留めるねじに卵ラグをかませて、そこに銅線をはんだし、基板に繋ぐことにしました。

LPFの基板はベタアースですので、そこに直接卵ラグをはんだ付け。

なんだか、やっつけ仕事ぽいやりかたですが・・・・

なんとか固定されているようです。

蓋をしてしまうと、フロント部分は寂しいですねぇ・・・・

どーすっかな。。。
