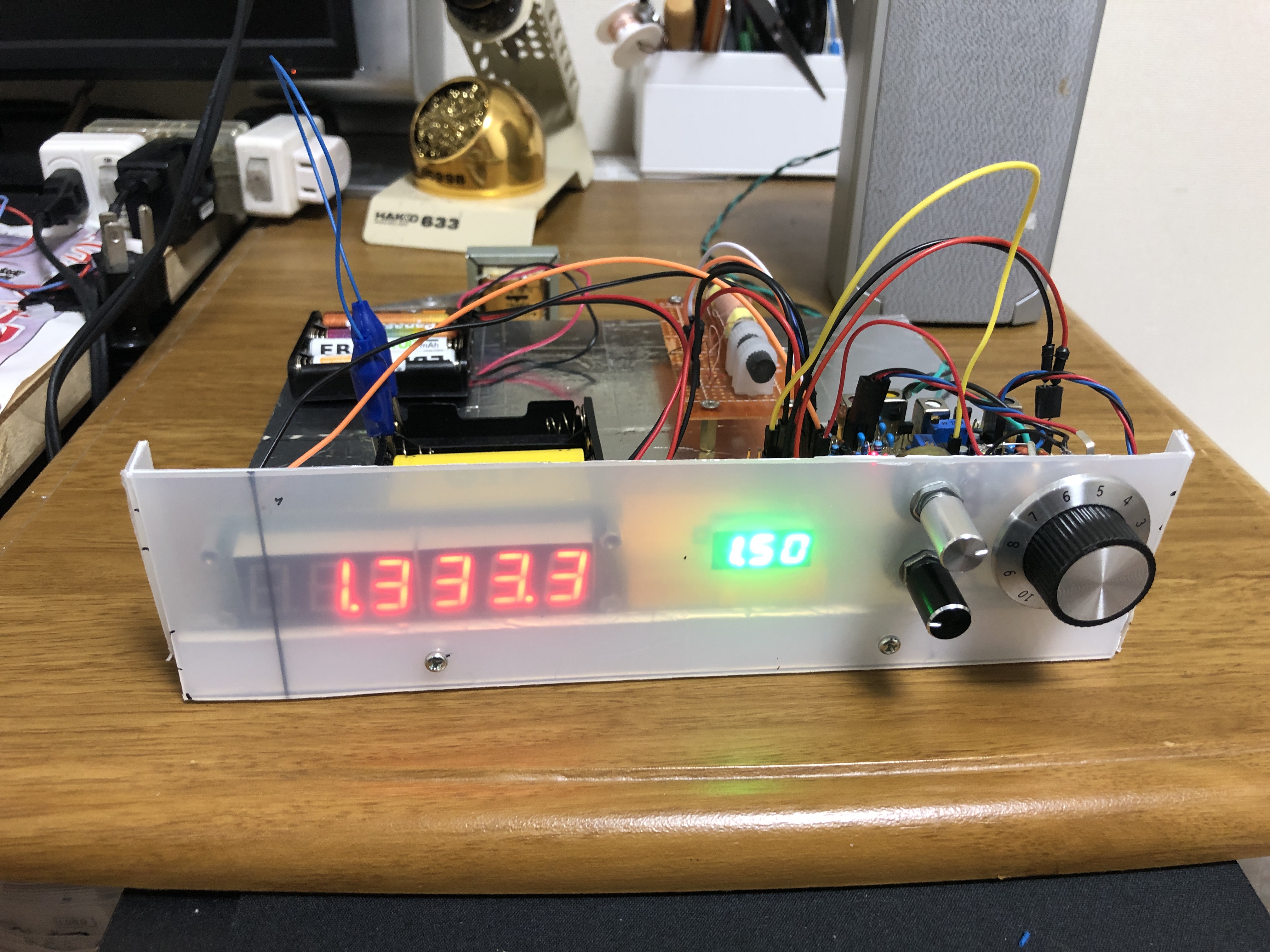

７SEGの周波数カウンタ表示にする
左のマーキングは20cmライン・本番ケースの大きさ
結果から言うと、やはり、７SEGカウンタを載せるとノイズが入ります。
ノイズの種類はどうやら７SEGのLEDによる点灯ノイズが電源ラインに盛大に載ってしまってそれがプーというノイズにつながっているようです。
残念ですがやっぱり一筋縄ではいかないようです。
わかったこと
- 電源を別に用意すればノイズは載らない ←
- 注：前回困ったデジタルノイズとは種類が異なる、今回のノイズはノーマルモードで電源からのLED点灯ノイズが主体
- LCによるLowpassフィルタ(1mH+1000uF)でだいぶ低減されるが完ぺきではない。
- ラジオ部分への電源供給を3端子レギュレータにて平滑すれば低減されるが完ぺきではない
- ノイズレベルに７SEGカウンタの個体差がある
- あかるく点灯するものはノイズが多い
- 0.1uFのいわゆるパスコンは無力・・・
ということです。
救いは７SEG周波数カウンタの電源を別に用意すれば、ノイズは全く載らないということでしょうか、アースラインは信号線で繋がっているので、ノイズはまさに電源ラインにのみあるようです。
単三型3.7Vリチウムはラジオ電源・単四電池4本はカウンタの電源としている
なんだかすっきりしませんね。なんだか負けた気がします(笑)d
そういえば、6.3Vの２巻線出力の小型トランスを持っていた気がします。
これを使って100V電灯線を使った据え置き型とすればそれなりにつかえるかな。。
と思いつきました。
PPシートとまな板ベンチなので工作は簡単です。試してみることにします。
つづく・・・のか（笑）
