FET MW radio を常用できるようにする５

電源部分をユニバーサル基板に載せる

ラジオへの供給はリップルフィルタの構成

７SEG LEDカウンタへは整流のみ

ユニバーサル基板に載せてみる

まぁ、ありきたりな構成です。

こうやって電源を別にしないとカウンタのノイズがラジオに入ってしまうのはちょっとざんねんですが、見た目重視にこだわり、どうしても７SEG LEDのカウンタを使いたかったのです。

サクッと組みつけて、動作確認

問題ありません。

いよいよ、ケース加工に入ります。

パネルは

こんな感じでパワーポイントで作図して、ケースに貼り付け目印にします。

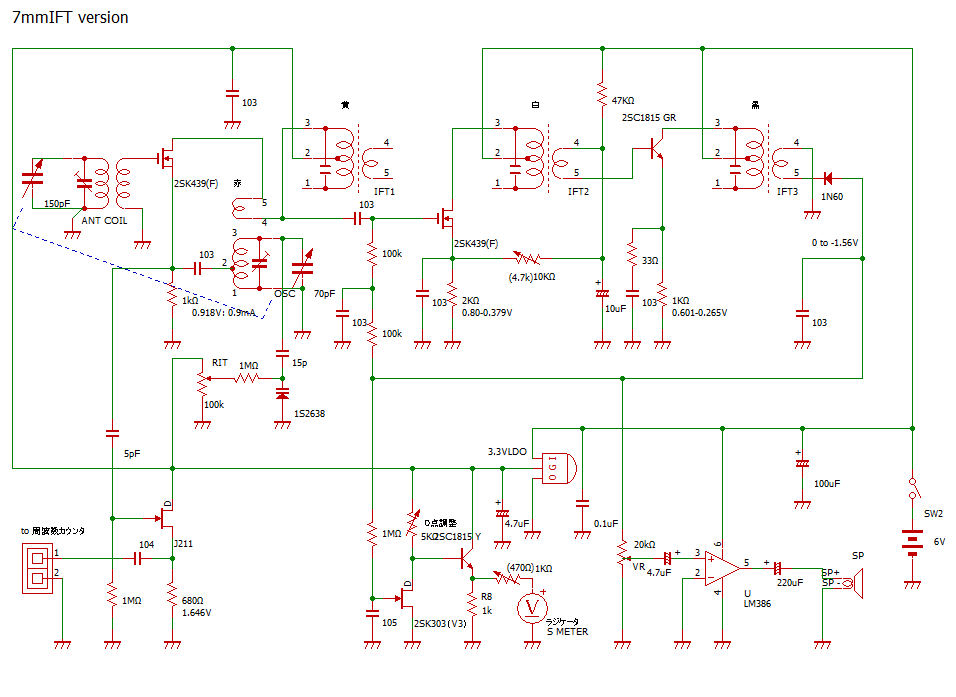

回路図・ラジオ部分再掲

この作業は来週末からかなぁ・・・・
