TDA7297アンプを作る Part4：アンプ基板

TDA7297は頑張ればユニバーサル基板に取り付け可能ですが、足がもつれてしまいそうな実装になってしまうので、お安く手に入るキットを使うことにしました。

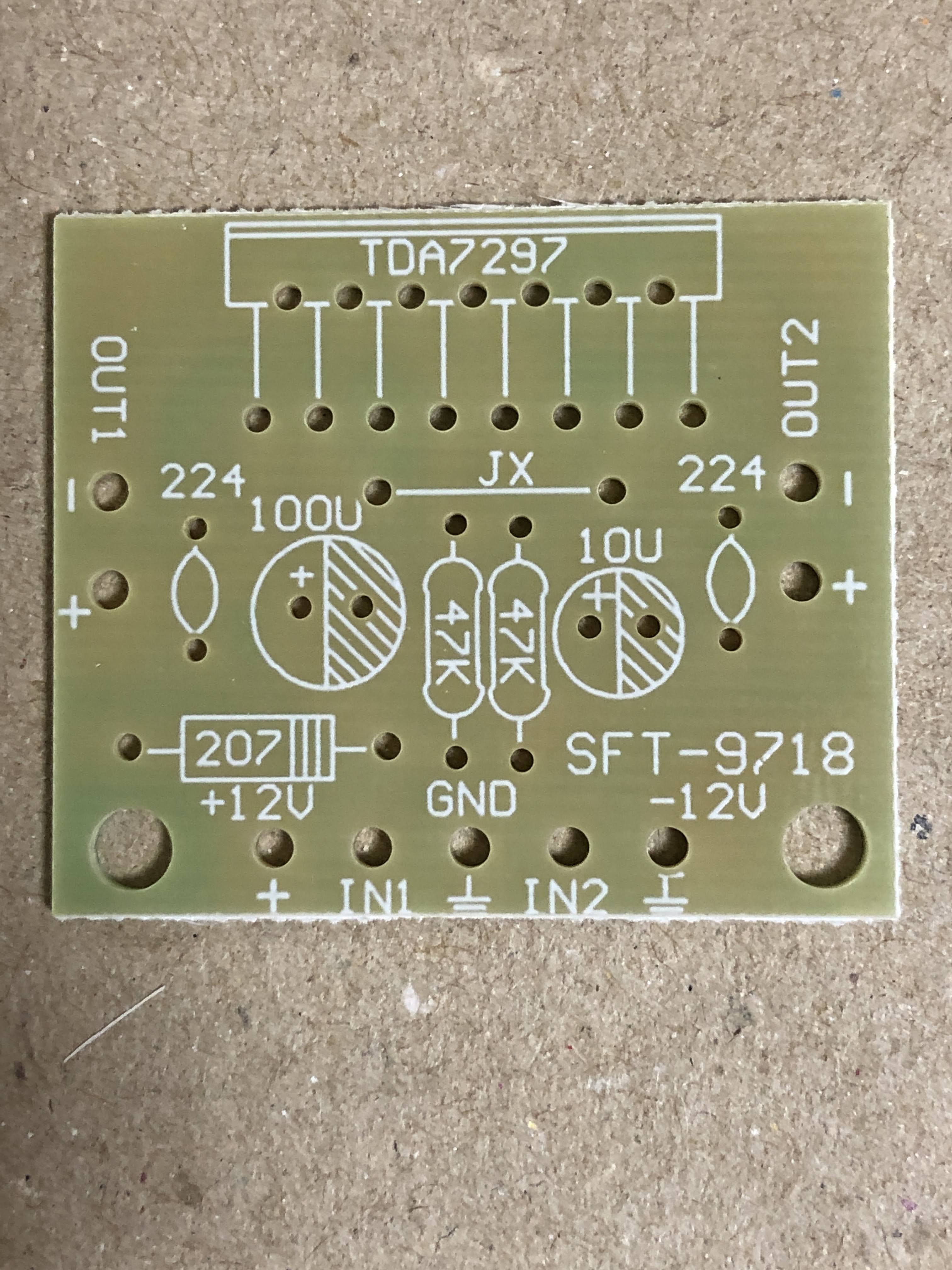

入手したTDA7297キット

TDA7297アンプ基板スペアパーツdc 12vグレード2.0デュアルオーディオエンコード15ワット電子diyキット

VCCの3番ピンと13番ピンにそれぞれパスコンを設置

それぞれに近いGNDパターンのレジストを削ってチップコンデンサをつけられるようにする

0.1μFと2700pFのチップコンデンサを設置

電源部バイパスコンデンサ

• 基板取り付け：0.1μF
• チップ積層セラミックコンデンサー　０．１μＦ５０Ｖ　Ｂ　２０１２　（５０個入）
• 基板取り付け：2700pF
• チップ積層セラミックコンデンサー　２７００ｐＦ５０Ｖ　ＣＨ　１６０８　（１００個入）

キットを組み立て

カップリングコンデンサは手持ちのフィルムコンデンサを使います。

ミュート遅延用の10μFと47kΩ抵抗は付属のものを使いました。

JX(ジャンパ)のところは、ICの3番ピンと13番ピンにあたるところで、ここから別々に電源を供給しますのでそれぞれにピンヘッダを立てました。

電源部の電解コンデンサはつけません。。この基板外に設置します。

入力カップリングコンデンサ

• ニッセイメタライズドポリエステルフィルム：1μF
• MMTV50J1050200

入力部のカットオフ周波数

TDA7927の入力インピーダンスがTypicalで30kΩなのでカップリングコンデンサ(1μF)との組み合わせでは、-3dbが5Hz程度となる。

周波数特性としては十分な容量と思われます。

さて、問題はこの基板に供給する電源です。予定としては15V程度に安定化された電源を、3番ピン、13番ピンに個別に供給する予定です。

定電圧源とすれば、少なくとも可聴域では十分低インピーダンスとなり大容量電解コンデンサは不要となるはずですが・・・・

音の良しあしは好みに合うかどうかで変わってくるので。。。楽しみでもあります。
