QCX-mini製作記録２

 T1を巻いてとりつける

どうやらここがいちばんの難関らしい。最初適当に5TのS2から巻こうと思って短くUEW線を切って始めたが・・・・・

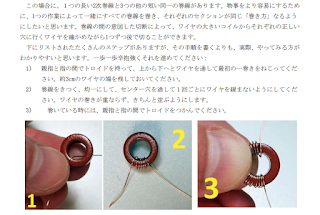

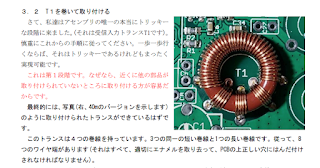

マニュアルを見てみると・・・・・

始める前にみといてよかった。

QCX CW Transceiver (dgdg.jp)の記述がやくにたちました。

この記事をちゃんと読まなければうまくとりつけられなかった。

記事の通りに。。。。

S3から巻き始めて38Tで輪っかをつくり、S2の5T,PRIの5T,S1の5Tと全部まとめてまく。

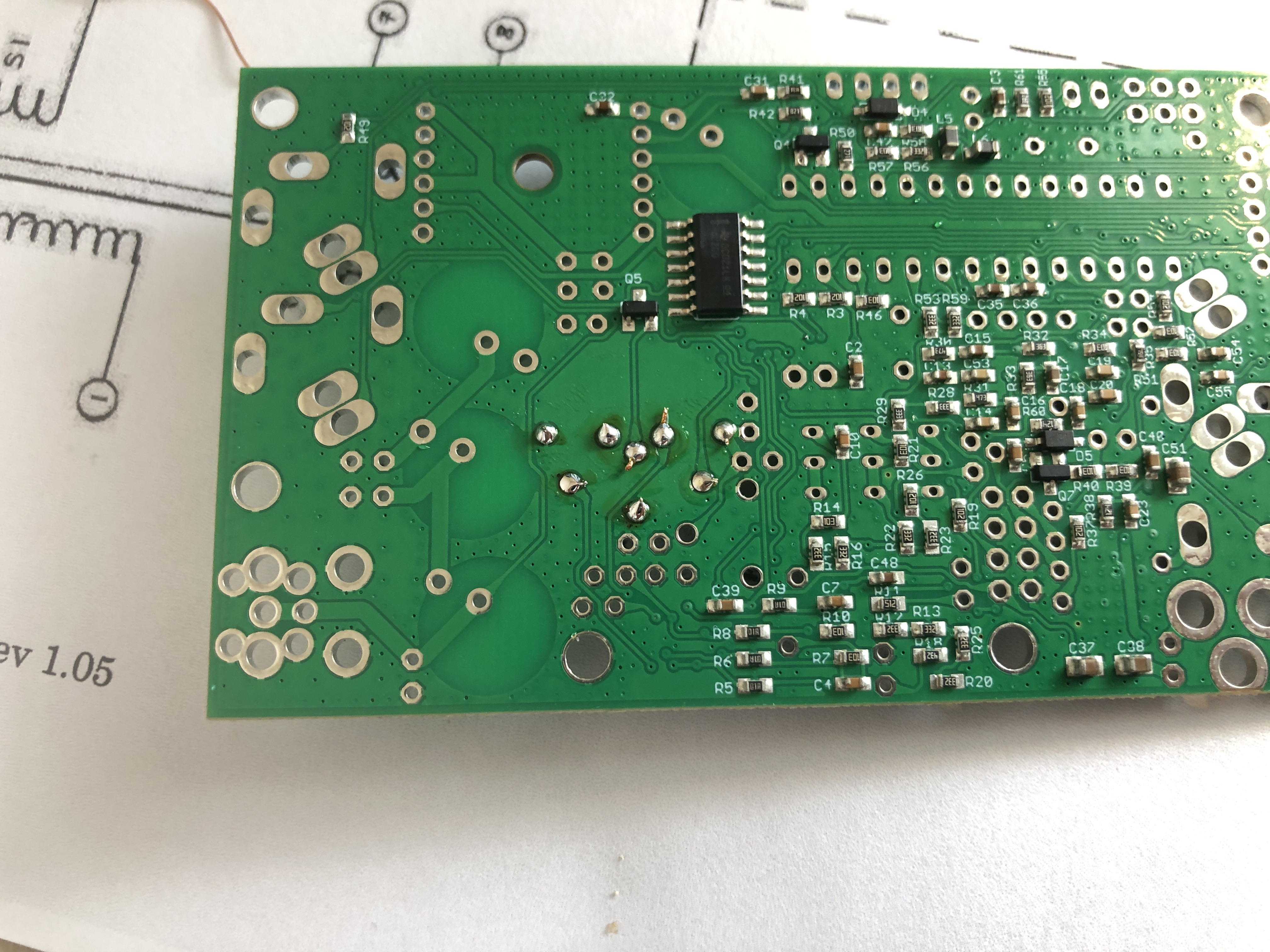

裏側で

こんな風に仮止めして

こてを長めに（10秒ぐらいと書いてあった）あててエナメルの表皮を焼くと同時に半田付け完了する。

最後に、テスタで導通を確認。
