５素子セラ多フィルターをベタ基板に組む

ブレッドボードに仮組していたセラ多フィルターを生基盤上に移すことにした。

素材は

これをはんだ付けして・・・・やっセラミック発振子の足がさびていてなかなかはんだが載らない。。やすりをかけてやっと半田メッキできた。。

特性をnanoVNAにて測定

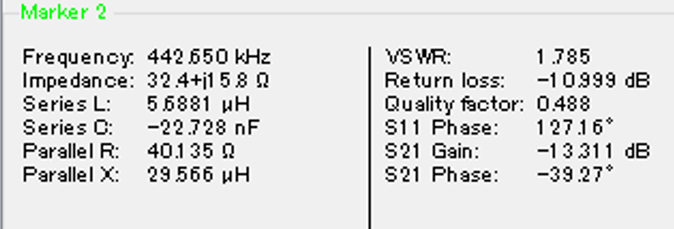

中心周波数

442.650Hzとなった。

-3dbの帯域は、

　～

と、ブレッドボードに組んだ時と同じ約500Hz。切れがあまりよくないのでCWは500Hzおきに出ていることが多いので大出力の局が近くにあるとかなり聞き取りが苦しい。。

AGCが掛かってしまって聞き取りづらくなってしまうが、セラ多フィルターだとこの辺が限界かな。
