入力dbmとAGC電圧

S9＋10dBのような大きな信号が入ったときにCWトーンが歪む。

AGCが追い付いていない感じがするのでデータとして残しておくことにする。

上部2kΩ(50Ω)が世羅多フィルターの負荷抵抗となる

普通にラジオを作る場合、ここには455kHzのセラミックフィルタが入る。そうるすと負荷抵抗は2kΩのことが多いのでその値になっている。世羅多フィルターは50Ωで設計されているのでここを50Ω程度にする必要がある！？

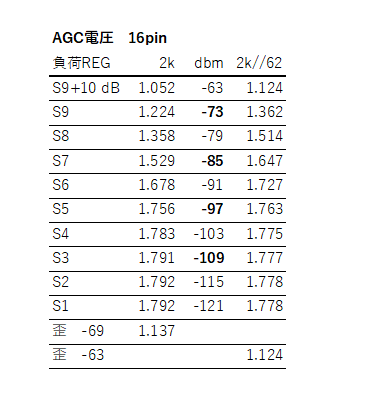

負荷REGは世羅多フィルターの負荷とした抵抗値

歪は歪始めたときのRF入力dbm値

2kΩに62Ωをパラで接続して合成抵抗60ΩにしてRF入力値とAGC電圧の変化、歪の具合をみた。歪はじめは-63dbmとS9+10dBあたりになったが、AGC電圧の変化量もS1ｰS9＋10dB＝0.74から0.654と減った。

根本的には解決していない。IFTの1次側巻き数が1-2:118T,2-3:48Tと中点からではないためAGC回路へ十分なIF電圧が供給されないためではないかと想像している。

いずれ7mm角のIFTをひとつ壊して巻きなおしてみようかとも思っている。
